Устройство подачи полос шпона УППШ
Устройство подачи полос шпона модели УППШ 00.000–04 предназначено для автоматической подачи полос шпона (из которых впоследствии вырубается вставка) в шпонопочиночный станок (моделей ПШ-2АМ или ПШ-2АМЭ) и удаления отработанных полосок.

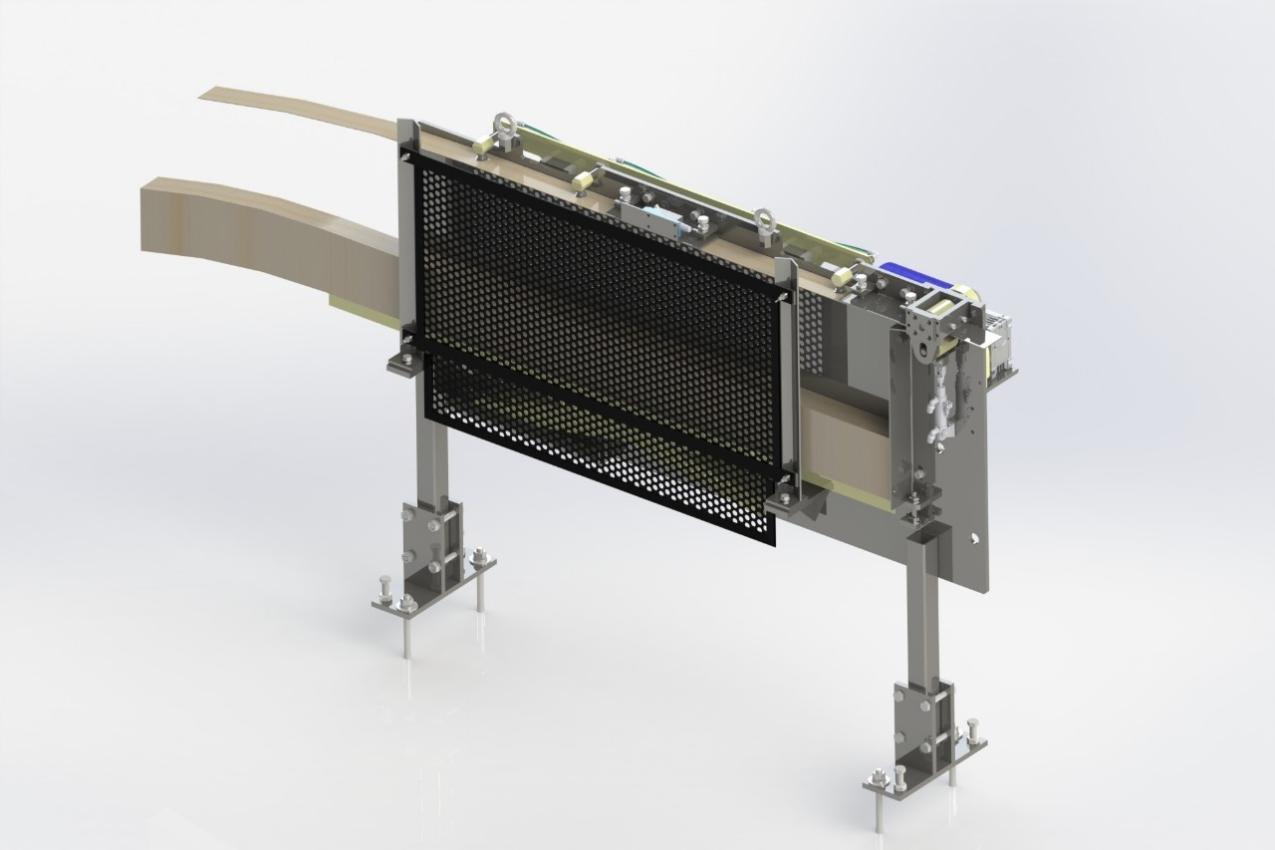

Устройство состоит из устройства подачи полос шпона УППШ 00.000–03, который представлен на рисунке 1 и механизма удаления полос УППШ 02.000–01, устанавливающегося непосредственно на шпонопочиночный станок, и который представлен на рисунке 2.
Работа без данного устройства на шпонопочиночных станках также возможна, но производительность станка ПШ существенно упадёт из-за необходимости ручного удаления оператором отработанной полосы и установки новой в кассету станка.
Технические характеристики устройства подачи полос шпона модели УППШ 00.000-04
| Наименование параметров | Данные |
|---|---|
| Параметры полос шпона, мм • толщина, мм • ширина, мм • длина, мм • плоскостность «с», (рисунок 2) |
0,95…3 40…50 1050…1600 c≤0,6xS* |
| Максимальная высота стопы, мм** | 330 |
| Максимальная масса стопы, кг** | 11 |
| Время цикла загрузки 1 полоски, с | 5-6 |
| Габаритные размеры основного устройства, мм • длина • ширина • высота с рым-болтами/без рым-болтов |
1403 276 956/910 |
| Габаритные размеры механизма удаления, мм • длина • ширина • высота |
286 285 366 |
| Масса устройства, кг | 92 |
Технические характеристики пневмооборудования УППШ
| Наименование параметров | Данные |
|---|---|
| Рабочее давление сжатого воздуха, МПа (кгс/см²) | 0,5…0,6 (5…6) |
| Расход сжатого воздуха, м³/ч не более* | 2 |
| Загрязненность сжатого воздуха, поступающего на устройство по ГОСТ 17433 не выше класса | 9 |
