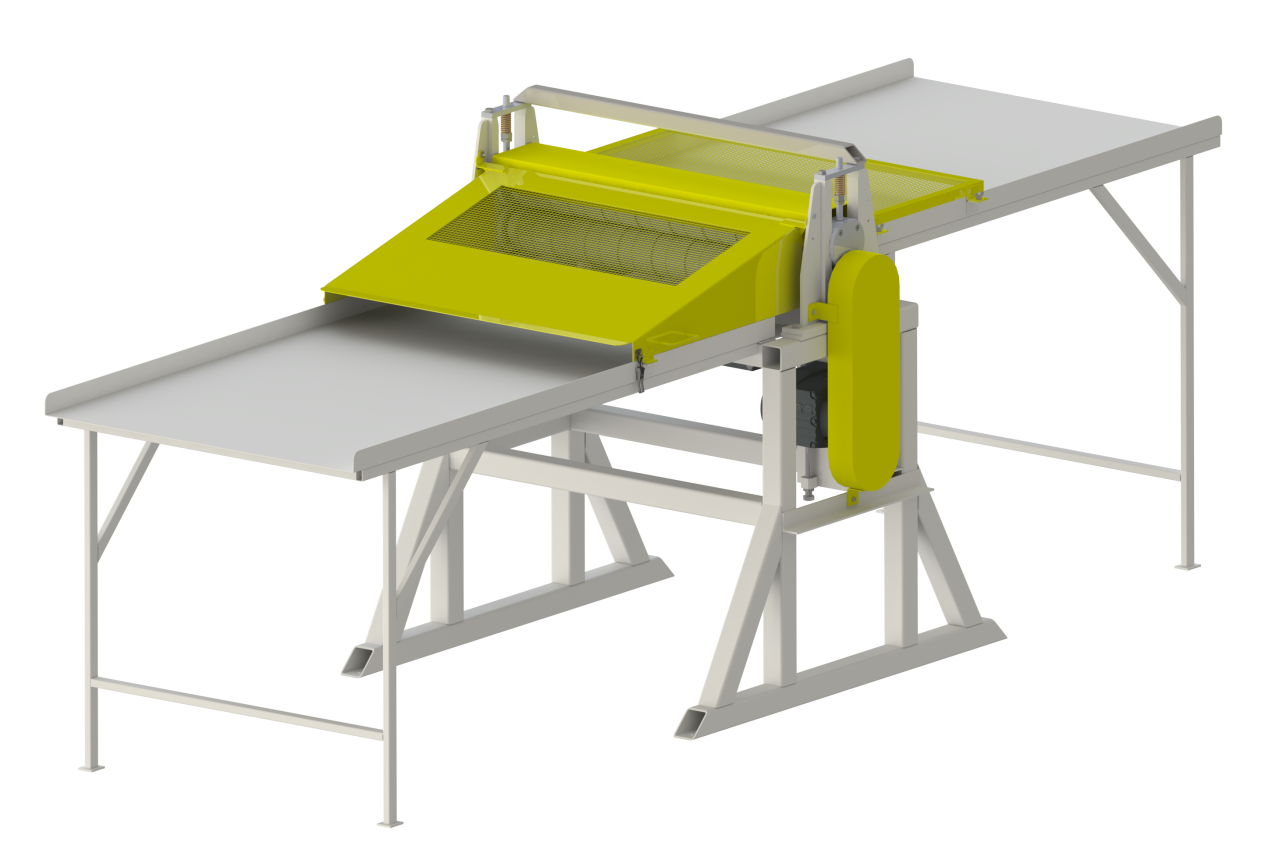

Устройство для нарезки полос шпона УНП
- простая и надёжная конструкция;
- небольшие габариты;
- отсутствие гидравлики;
- простота настройки и обслуживания;
- бόльшая производительность и невысокая стоимость (по сравнению с гильотинными ножницами).
Устройство для нарезки полос шпона модели УНП предназначено для подготовки полос шпона необходимой ширины для шпонопочиночного оборудования, в т.ч. производства ОАО завод “Пролетарская свобода” (станки моделей ПШ, ПШ-2, ПШ-2А и ПШ-2АМ).
Представляет собой два вала с режущими барабанами, между которыми пропускается лист шпона. На выходе получается несколько полосок шпона необходимой ширины. Для предотвращения попадания отходов реза в оборудование, использующее нарезанные полосы (например, в устройство подачи полос шпона УППШ 00.000-04 завода изготовителя), необходимо очистить полосы от опилок и отходов реза щеткой и обдувом сжатым воздухом. Данный станок является заменой используемых для данной цели на большинстве фанерных комбинатов устаревших гильотинных ножниц мод. НГ-18 (СК-1).
Технические характеристики устройства для нарезки полос мод. УНП
|
Наименование параметров, ед.изм. |
Данные |
|
Параметры листов шпона |
|
|
- толщина, мм |
0,95…2,0 |
|
- ширина, мм |
260…850 |
|
- длина, мм |
1600 |
|
Время 1 цикла, с |
10 |
|
Ширина получающихся полос, мм |
50 |
|
Габаритные размеры, мм |
|
|
-длина |
3295 |
|
-ширина |
1136 |
|
-высота |
1268 |
|
Масса устройства, кг |
464 |
Технические характеристики электрооборудования устройства для нарезки полос мод. УНП
|
Наименование параметров |
Данные |
|
Род тока питающей сети |
Переменный трёхфазный |
|
Частота тока, Гц |
50 |
|
Напряжение, В |
380 |
|
Общая мощность электродвигателей, кВт |
1,1 |
